KON-NM12D 多通道声波透射法三维成像自动测桩仪



用途

桩基完整性自动检测,专家系统自动判定桩身缺陷程度并生成分析结果3D图形

 混凝土强度检测

裂缝深度检测

 混凝土内部缺陷检测

 地下连续墙缺陷自动检测

 岩土工程跨孔波速测试,单孔一发双收测试,测取钻孔孔壁介质波速、评价岩体完整性

 材料动弹力学参数测试

 其他超声波声学参数测试及其理论研究


特点

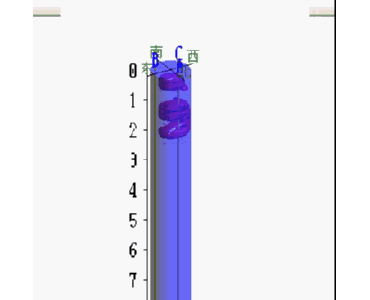

 分析软件具备桩基完整性专家算法,专家系统计算结果生成3D图形

● 自发自收换能器设计,一次性提升最多完成六剖面组合测试,大幅度减轻人员工作

 多剖面各自调节增益和延迟,也可以手动参与调节

 主机采用高端触摸屏笔记本电脑,Windows操作系统,操作简单、界面直观

 主机和平板电脑、主机和提升装置间无线通讯,操作简便,通讯稳定

 采集软件采用全新的自动判读算法,判读精确、实时性更好

 主机采用主流电子技术,工作稳定



产品配置

  • KON-NM12D 多通道声波透射法三维成像自动测桩仪


    用途

     桩基完整性自动检测,专家系统自动判定桩身缺陷程度并生成分析结果3D图形

     混凝土强度检测

     裂缝深度检测

     混凝土内部缺陷检测

     地下连续墙缺陷自动检测

     岩土工程跨孔波速测试,单孔一发双收测试,测取钻孔孔壁介质波速、评价岩体完整性

     材料动弹力学参数测试

     其他超声波声学参数测试及其理论研究


    特点

     分析软件具备桩基完整性专家算法,专家系统计算结果生成3D图形

     自发自收换能器设计,一次性提升最多完成六剖面组合测试,大幅度减轻人员工作

     多剖面各自调节增益和延迟,也可以手动参与调节

     主机采用高端触摸屏笔记本电脑,Windows操作系统,操作简单、界面直观

     主机和平板电脑、主机和提升装置间无线通讯,操作简便,通讯稳定

     采集软件采用全新的自动判读算法,判读精确、实时性更好

     主机采用主流电子技术,工作稳定



    通道数 四通道
    一次提升剖面 六剖面
    采样长度(K) 1、2、3、4
    带宽(kHz) 0.1~500
    放大增益(dB) 0--168
    增益控制精度(dB) 0.5
    发射电压(V) 125、250、500、1000
    测点间距(cm) 2~50
    最大提升速度(m/min) 大于60
    声时准确度(uS) 0.1
    采样间隔(uS) 0.1~6.4
    操作系统 Windows10
    内存 64G
    显示屏 10.1英寸高清高亮液晶屏
    操作方式 触摸屏/键盘
    主机、平板电脑连接方式 有线/无线
    主机、提升装置连接方式  有线/无线
    无线距离 35米
    通讯接口 USB/MiniUsb/WiFi/蓝牙
    尺寸(mm) 数采器 285×225×75        主机292×201×8
    重量(g) 数采器1600,主机786
