KON-LD 工程雷达


用途

混凝土结构无损检测

建筑结构探伤

桥梁、隧道检测

衬砌厚度及内部缺陷检测

路基病害检测

路面及机场跑道厚度检测及分层分析

路面下管线等埋设物探测

刑事侦查及考古、地质勘查等



特点

北京市自主创新产品,证书编号:CX2009XJ0180

基于Windows系统开发的采集及数据处理一体化软件,现场操作简单,中文界面清晰

发射频率高达10MHz,提高了采集速度

友好,操作简单,容易掌握

后期数据处理功能齐全,过程简易、中文界面,成果直观

主机体积小、重量轻,便于现场使用,直流供电

价格低,性价比高

可提供良好 、快捷的售后服务和技术支持

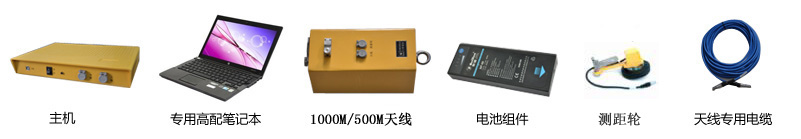

产品配置

  • ON-LD 工程雷达


    用途

    混凝土结构无损检测

    建筑结构探伤

    桥梁、隧道检测

    衬砌厚度及内部缺陷检测

    路基病害检测

    路面及机场跑道厚度检测及分层分析

    路面下管线等埋设物探测

    刑事侦查及考古、地质勘查等



    特点

    北京市自主创新产品,证书编号:CX2009XJ0180

    基于Windows系统开发的采集及数据处理一体化软件,现场操作简单,中文界面清晰

    发射频率高达10MHz,提高了采集速度

    友好,操作简单,容易掌握

    后期数据处理功能齐全,过程简易、中文界面,成果直观

    主机体积小、重量轻,便于现场使用,直流供电

    价格低,性价比高

    可提供良好 、快捷的售后服务和技术支持


          应用领域
           混凝土结构无损检测;
           建筑结构探伤;
           桥梁、隧道检测;
           衬砌厚度及内部缺陷检测;
           路基病害检测;
           路面及机场跑道厚度检测及分层分析;
           路面下管线等埋设物探测;
           刑事侦查及考古、地质勘查等;
         产品特点        北京市自主创新产品,证书编号:CX2009XJ0180;
           基于windows系统开发的采集及数据处理一体化软件,现场操作简单,中文界面清晰友好,操作简单,容易掌握;
           实时显示二维剖面图,测量结果直观;
          后期数据处理功能齐全,结果直观;
          主机体积小、重量轻,现场便携式,可直流供电;
          价格低,性价比高;可提供良好、快捷的售后服务和技术支持。
         主机参数         数据采集方式:点测、连续测量;
            水平标记方式:时间、测距轮;
            通道:单通道;
            A/D转换:16位;
            采样率:128、256、512、1024可调;
            扫描速度:最高500线/秒;
            时窗:6.25-300ns可调;
            波形叠加次数:1-65535次可调
            总功耗:<10W
            系统最大动态范围:168dB;
            工作环境相对湿度:<90%RH;
            供电电源:DC12V;
            连续工作时间:>6h
            体积(长×宽×高):280×200×45mm;
            重量:1.5kg
            天线频率   100MHz、300MHz、500MHz、1000MHz、1500MHz天线(可选配)
            天线种类   屏蔽式地面耦合天线
          软件功能         数据采集和数据分析处理一体化;强大的信号处理功能:频谱分析、低通滤波、高通滤波、带通滤波、偏移处理、信号增益、背景消除、数据叠加、数据编辑、数学运算、地形矫正、时深转换、希尔伯特变换等等;

            图像显示方式   波形图、灰度图、彩色图
